위치기반 전자요금징수
요금징수장치는 요금계산에 필요한 차량정보* 및 시설이용정보**를 수집하고 운전자가 요청하는 다양한 지불방식에 따라 요금을 징수하여 운전자가 편리하게 요금을 지불하도록 함
* 차량정보: 차종, 차량연료 등
** 시설이용정보: 이용시간, 진출입 IC, 충전량 등
기능명세
기능명 | 정의 | 비고 |
차량정보수집
|
인프라를 통해 수집된 차량검지 정보를 수집
|
충전서비스요청정보수집
|
차량 단말기를 송신한 충전서비스 요청정보를 수집
|
도로이용정보생성
|
수집된 차량정보를 이용해 유료도로 이용정보를 생성
|
주차/발렛이용정보생성
|
수집된 차량정보를 이용해 주차/발렛 이용정보를 생성
|
충전서비스이용정보생성
|
수집된 차량정보를 이용해 충전서비스 이용정보를 생성
|
도로이용요금계산
|
생성된 도로 이용정보를 통해 이용요금을 계산
|
주차/발렛이용요금계산
|
생성된 주차장 이용정보를 통해 이용요금을 계산
|
충전서비스이용요금계산
|
생성된 충전서비스 이용정보를 통해 이용요금을 계산
|
충전서비스정보관리
|
충전서비스 이용정보의 수집, 갱신, 관리
|
도로이용요금정보생성
|
도로의 노면 등 진출입 차량을 관리하지 못하였던 구간도 위치정보와 CCTV 등을 매칭하여 도로이용 요금정보생성
|
주차/발렛이용요금정보생성
|
주차/발렛 이용정보와 위치정보를 CCTV 등을 매칭하여 주차요금정보 생성
|
충전서비스이용요금정보생성
|
충전서비스 이용정보와 위치정보를 CCTV 등을 매칭하여 서비스요금정보 생성
|
위치기반요금징수
|
요금지불 시설물을 통한 유료도로, 혼잡통행료, 주차요금, 발렛 비용 등을 지불
|
---|

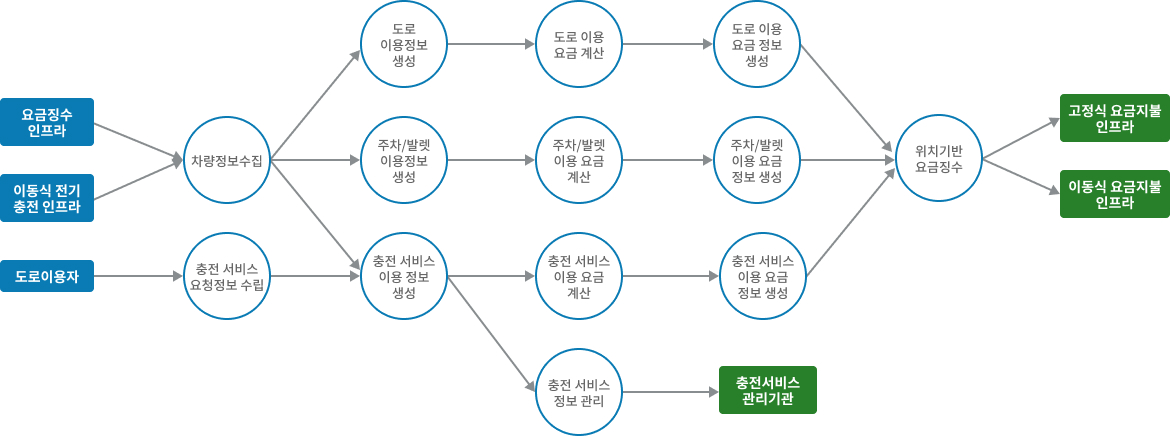

자료흐름명세
기능(Form) | 기능(To) | 세부자료(데이터) |
---|---|---|
(요금징수인프라)
|
차량정보수집
|
|
(이동식전기충전인프라)
|
차량정보수집
|
|
(도로이용자)
|
충전서비스요청정보수집
|
|
차량정보수집
|
도로이용정보생성
|
차량번호, 위치, 경로정보
|
차량정보수집
|
주차/발렛이용정보생성
|
차량번호, 위치, 주차장 입출차시간, 발렛여부
|
차량정보수집
|
충전서비스이용정보생성
|
차량번호, 위치, 충전시간
|
충전서비스요청정보수집
|
충전서비스이용정보생성
|
차량번호, 위치, 배터리 잔여량
|
도로이용정보생성
|
도로이용요금계산
|
차량번호, 위치, 경로정보, 요금정보
|
도로이용요금계산
|
도로이용요금정보생성
|
차량번호, 위치, 경로정보, 요금정보
|
도로이용요금정보생성
|
위치기반요금징수
|
차량번호, 이용요금, 결제가능수단
|
주차/발렛이용정보생성
|
주차/발렛이용요금계산
|
차량번호, 위치, 주차장 입출차시간, 이용시간, 발렛여부
|
주차/발렛이용요금계산
|
주차/발렛이용요금정보생성
|
차량번호, 주차장 입출차시간, 이용시간, 이용요금, 발렛여부
|
주차/발렛이용요금정보생성
|
위치기반요금징수
|
차량번호, 이용요금, 결제가능수단
|
충전서비스이용정보생성
|
충전서비스이용요금계산
|
차량번호, 위치, 충전시간, 충전량, 충전단가
|
충전서비스이용정보생성
|
충전서비스정보관리
|
차량번호, 위치, 충전시간, 충전량, 충전단가
|
충전서비스이용요금계산
|
충전서비스이용요금정보생성
|
차량번호, 위치, 충전시간, 충전량, 충전단가
|
충전서비스이용요금정보생성
|
위치기반요금징수
|
차량번호, 이용요금, 결제가능수단
|
위치기반요금징수
|
(고정식요금지불인프라)
|
차량번호, 이용시간, 이용요금,이용이력, 결제수단
|
위치기반요금징수
|
(이동식요금지불인프라)
|
차량번호, 이용시간, 이용요금,이용이력, 결제수단
|
충전서비스정보관리
|
(충전서비스관리기관)
|
충전서비스 이용정보 수집, 갱신, 관리
|
