실시간 신호제어
실시간 교통수요 및 예측 교통수요를 기반으로 신호를 조정함으로써 차량의 지체를 줄여 도로 이용의 효율성을 제고함
기능명세
기능명 | 정의 | 비고 |
차량검지
|
도로 구간을 주행하는 차량(교통류)의 상태 또는 차량 특성정보, 주행정보를 검지
|
도로교통영상수집
|
도로 구간을 주행하는 차량(교통류)의 현장상황을 영상 수집장비를 이용하여 촬영 및 수집
|
차량검지자료처리
|
차량 검지기로부터 얻은 자료를 처리, 집계하여 도로구간의 자료로 변환
|
영상자료분석
|
영상수집장비를 이용하여 수집된 영상자료를 이용하여 도로교통상황을 분석(딥러닝) 및 처리
|
교통상황분석
|
누적된 교통상황관리자료, 수집된 차량검지정보, 영상자료 딥러닝 결과, 영상수집 자료 등을 종합적으로 분석하여 현재 교통류의 상황과 영향을 분석
|
교통상황자료관리
|
수집 및 생성한 실시간 교통량 정보와 예측한 교통량 정보를 누적저장하여 관리
|
교통신호자료관리
|
운영중인 신호정보, 교통상황에 따라 조정된 신호주기 정보를 갱신하여 저장 및 관리
|
교통상황예측
|
누적 교통량 정보 ,신호주기 정보, 기상정보 등 교통류에 영향을 줄 수 있는 다양한 정보를 고려하여 시간대별 교통량 등 향후 전개될 교통상황을 예측
|
신호제어전략결정
|
생성된 실시간 교통량정보 및 예측 교통량 정보 등 빅데이터를 기반으로 교통류의 정체를 예방하고, 원활한 흐름이 유지될 수 있는 최적의 신호제어전략 결정 (좌회전감응, 신호연장, 신호생략 등)
|
적정신호주기 계산
|
신호제어전략 결정에 따라 신호주기, 현시, 녹색시간, 네트워크 연동녹색 신호 시간 등을 계산
|
신호제어지시
|
산정된 신호주기에 따라 교통신호등을 제어 및 표출
|
신호정보제공
|
해당 구간을 주행하는 차량 및 해당 구간에 진입하는 차량에게 전방의 신호 운영 정보 제공 (도로 인프라 또는차량을 통해 제공)
|
---|

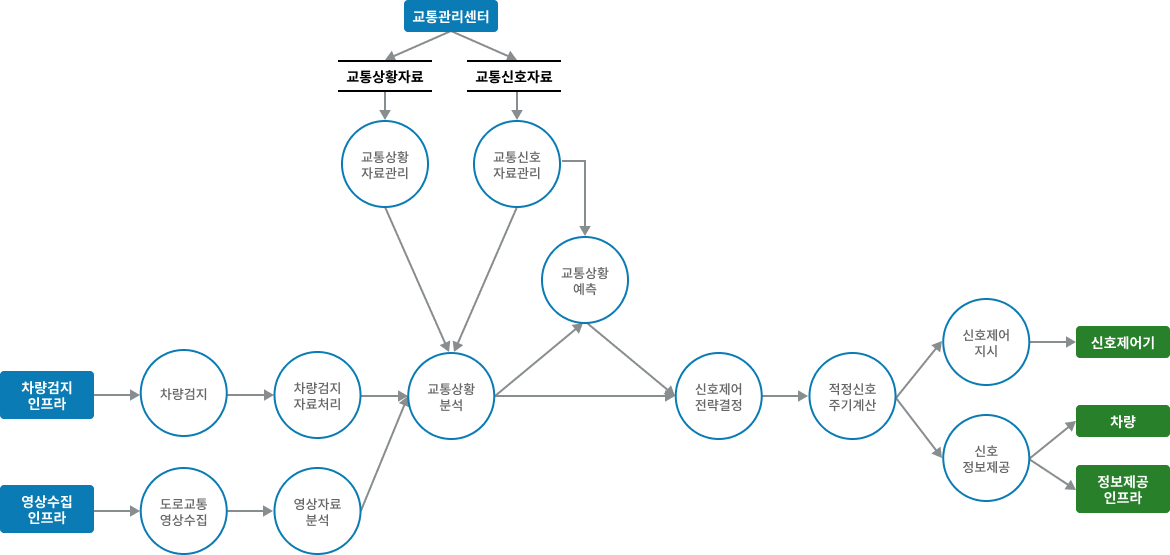

자료흐름명세
기능(Form) | 기능(To) | 세부자료(데이터) |
---|---|---|
(차량검지인프라)
|
차량검지
|
|
(영상수집인프라)
|
도로교통영상수집
|
|
차량검지
|
차량검지자료처리
|
차량위치, 차량속도, 차종, 회전 수요
|
도로교통영상수집
|
영상자료분석
|
도로영상자료
|
차량검지자료처리
|
교통상황분석
|
방향별 교통량, 접근차량, 회전 교통량 수요, 주행속도
|
영상자료분석
|
교통상황분석
|
소통상황, 대기행렬, 회전 대기차량 수요
|
(교통관리센터)
|
교통상황자료관리
|
|
(교통관리센터)
|
교통신호자료관리
|
|
교통상황자료관리
|
교통상황분석
|
실시간 교통량, 예측 교통량, 주행속도, 과거 교통량 이력정보
|
교통신호자료관리
|
교통상황분석
|
신호계획, 현시, 주기, 옵셋
|
교통신호자료관리
|
교통상황예측
|
신호계획, 현시, 주기, 옵셋
|
교통상황분석
|
교통상황예측
|
실시간 교통량 정보, 예측 교통량 정보, 과거 교통량 이력정보, 방향별 교통량
|
교통상황분석
|
신호제어전략결정
|
실시간 교통량 정보, 예측 교통량 정보, 과거 교통량 이력정보, 방향별 교통량
|
교통상황예측
|
신호제어전략결정
|
예측 교통량
|
신호제어전략결정
|
적정신호주기계산
|
신호시간, 신호시간 계획, 옵셋
|
적정신호주기계산
|
신호제어지시
|
신호시간 계획, 신호주기, 현시
|
적정신호주기계산
|
신호정보제공
|
신호시간 계획, 신호주기, 현시
|
신호제어지시
|
(신호제어기)
|
|
신호정보제공
|
(차량)
|
|
신호정보제공
|
(정보제공인프라)
|
